De la o bucată de tablă de oțel la întregul cadru al vehiculului: Cât de importante sunt piesele de ștanțare auto?

În procesul de fabricație al unei mașini, motorul, sistemul cu trei electrice și cockpitul inteligent au adesea mai multe șanse să atragă atenția consumatorilor, dar ceea ce determină cu adevărat dacă o mașină are oase puternice și o fundație stabilă sunt acele părți de ștanțare aparent discrete ale mașinii. Începând de la placa de oțel inițială, prin ștanțare, deformare, îmbinare și asamblare, se realizează în final cadrul de siguranță și fundația structurală a întregului vehicul. Se poate spune că fără piese de ștanțare auto de înaltă calitate, este imposibil să aveți siguranța completă a vehiculului, calitate și performanță în adevăratul sens.

1. Ce sunt automobilele piese de ștanțare ?

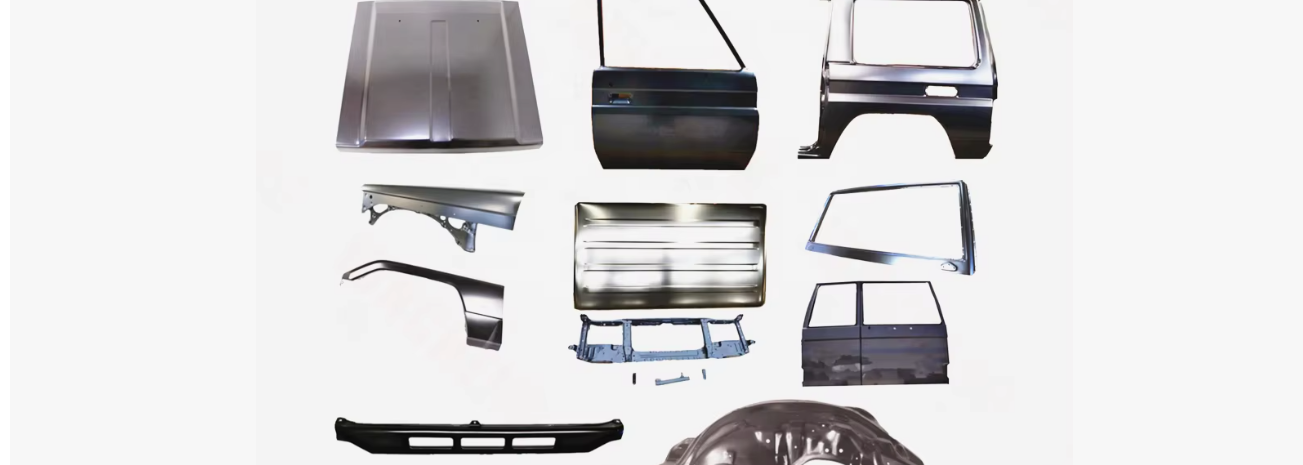

În producția de automobile, piesele de ștanțare a autovehiculelor sunt unul dintre fundamentele producției de vehicule. Fie că este vorba despre structura caroseriei, performanța de siguranță, calitatea aspectului și acuratețea asamblarii, toate sunt strâns legate de piesele ștanțate. Deși sunt adesea ascunse în interiorul caroseriei mașinii și nu sunt ușor vizibile pentru consumatori, ele joacă un rol important ca „scheletul mașinii”. Înțelegerea ce sunt piesele de ștanțare pentru automobile vă va ajuta să obțineți o înțelegere mai cuprinzătoare a logicii de bază a producției de automobile.

(1) Definiția pieselor de ștanțare auto
Piesele de ștanțare auto se referă la piesele de automobile care sunt fabricate din foi de metal (cum ar fi plăci de oțel, plăci de aluminiu etc.) ca materii prime și prelucrate prin perforare, trefilare, îndoire, flanșare, modelare și alte procese cu ajutorul echipamentelor de ștanțare și matrițe. Acest tip de piese are caracteristici de precizie dimensională ridicată, rezistență stabilă și este potrivit pentru producția de masă. Este unul dintre cele mai utilizate tipuri de piese în industria auto.

În producția de vehicule, piesele de ștanțare sunt concentrate în principal în sistemul caroseriei, formând structura principală a caroseriei în alb (BIW), și prezente, de asemenea, în unele șasiu și suporturi funcționale.

(2) Principalele tipuri de piese de ștanțare auto
În funcție de diferitele funcții ale acestora în vehicul, piesele de ștanțare auto pot fi, în general, împărțite în următoarele categorii:
Piese de ștanțare structurale
Piesele structurale sunt cea mai critică categorie de piese de ștanțare auto, care suportă în principal sarcina vehiculului și energia de coliziune. De exemplu, grinzi longitudinale din față și din spate, grinzi transversale, grinzi de prag, stâlpi A/B/C etc. Aceste părți determină în mod direct rigiditatea, rezistența și performanța de siguranță a caroseriei mașinii și joacă un rol esențial în protejarea habitaclului în caz de accident.

Piese de ștanțare acoperite
Piesele de acoperire sunt situate în principal pe exteriorul caroseriei mașinii. Nu numai că au funcții de stil și estetică, dar au și o anumită rezistență structurală. Piesele obișnuite de acoperire includ panourile exterioare ale ușilor, hotele, hayonele, aripile etc. Astfel de piese ștanțate necesită o calitate extrem de ridicată a suprafeței și precizie de formare, îndeplinesc în același timp protecția pietonilor și cerințele de ușoară.

Armături și piese de ștanțare funcționale
Astfel de piese sunt de obicei folosite pentru armarea locală sau suport funcțional, cum ar fi grinzi anti-coliziune uși, plăci de armare, console, console de montare etc. Deși nu este de dimensiuni mari, joacă un rol semnificativ în îmbunătățirea rezistenței, stabilității și siguranței locale.

(3) Procesul de fabricație a pieselor de ștanțare auto
Producția de piese de ștanțare auto începe de obicei cu plăci de oțel și se formează treptat prin procese multiple.
Prima este pregătirea materialului, selectarea plăcilor de diferite grosimi și niveluri de rezistență în funcție de scopul piesei. Apoi intrați în procesul de ștanțare, unde ștampirea, tragerea, ștanțarea, flanșarea și alte operațiuni sunt finalizate prin poansonuri și matrițe. Piesele complexe necesită adesea prelucrarea continuă a mai multor matrițe pentru a asigura precizia formei și dimensionale. În cele din urmă, modelarea și inspecția sunt efectuate pentru a se asigura că piesele îndeplinesc cerințele de asamblare și siguranță.

Acest proces are cerințe extrem de ridicate privind echipamentele, proiectarea matriței și controlul procesului. Este o legătură cu conținut tehnic ridicat și nivel de investiții în producția de automobile.

(4) Rolul important al pieselor de ștanțare auto
Construiți scheletul structurii corpului
Piesele de ștanțare ale automobilelor sunt conectate prin sudură, nituire etc. pentru a forma un cadru structural complet al caroseriei, oferind o fundație rigidă pentru întregul vehicul. Stabilitatea structurii caroseriei vehiculului afectează direct manevrabilitatea, siguranța și durabilitatea vehiculului.

Determinați performanța siguranței pasive
Într-un accident de coliziune, piesele structurale ștanțate absorb energia de impact printr-o deformare rezonabilă și împiedică forța de coliziune să pătrundă direct în habitaclu. Zona de absorbție a energiei a caroseriei și structura de protecție a habitaclului sunt aproape în întregime compuse din părți ștanțate.

Afectează calitatea vehiculului și acuratețea asamblarii
Precizia dimensională a pieselor ștanțate determină consistența ansamblării caroseriei. Dacă precizia ștampilării este insuficientă, va duce cu ușurință la probleme cum ar fi goluri neuniforme ale ușilor, zgomot anormal și etanșare slabă, ceea ce va afecta calitatea întregului vehicul.

2. De ce piesele de ștanțare a automobilelor determină rezistența caroseriei mașinii?

Când evaluează dacă o mașină este „puternică” și „sigură”, oamenii tind să se concentreze pe indicatorul de bază al forței corpului. Ceea ce determină cu adevărat rezistența caroseriei mașinii nu este dacă arată groasă sau grea la exterior, ci numărul mare de piese auto ștampilate ascunse în interiorul caroseriei. Prin selecția materialelor, proiectarea structurală și precizia de fabricație, aceștia construiesc împreună sistemul portant și cadrul de siguranță al întregului vehicul, determinând astfel în esență rezistența caroseriei vehiculului.

(1) Care este esența forței corpului?
Rezistența corpului nu este echivalentă cu „grosimea plăcii de oțel”, ci se referă la capacitatea corpului de a rezista la deformare și de a menține integritatea structurală atunci când este supus forțelor externe, care se reflectă în principal în trei aspecte:

Rigiditate generală: caroseria menține stabilitatea formei în timpul conducerii, direcției și denivelărilor;

Rezistență locală: piesele cheie pot rezista la sarcini concentrate;

Performanță la accident: absoarbe energie prin deformare ordonată în caz de accident și protejează habitaclu.

Aceste trei puncte sunt aproape toate realizate prin piese de ștanțare a caroseriei.

(2) Piesele de ștanțare constituie „scheletul mecanic” al caroseriei automobilului
Mașinile nu sunt făcute dintr-o singură bucată de oțel, ci din sute sau chiar mii de piese ștanțate legate între ele. Aceste părți nu sunt îmbinate în mod aleatoriu, ci sunt aranjate științific pentru a forma o structură mecanică similară cu „scheletul uman”.

De exemplu, grinzile longitudinale din față și din spate sunt responsabile pentru rezistența și transmiterea forțelor de coliziune frontală și spate; stâlpii A, B și C susțin acoperișul și protejează siguranța laterală; grinzile pragului și grinzile transversale sporesc rezistența fundului. Combinația rezonabilă a acestor părți structurale de ștanțare este cea care construiește un traseu portant complet, permițând dispersarea și consumarea forțelor externe, îmbunătățind astfel semnificativ rezistența caroseriei vehiculului.

(3) Proprietățile materialului determină limita superioară de rezistență
Selecția materialului pieselor de ștanțare auto determină în mod direct „plafonul” rezistenței corpului. Utilizarea foilor metalice de diferite niveluri de rezistență în diferite părți este un principiu de bază al designului modern al caroseriei auto.

Oțelul de înaltă rezistență și oțelul ultra-rezistent sunt utilizate pe scară largă în părțile structurale cheie, cum ar fi grinzile longitudinale și stâlpii, care pot îmbunătăți semnificativ rezistența la deformare fără a crește greutatea; oțelul obișnuit este utilizat pentru piesele de acoperire exterioară, ținând cont atât de formabilitate, cât și de calitatea aspectului. Unele modele introduc, de asemenea, aliaj de aluminiu în piesele ștanțate pentru a obține un echilibru între ușurință și rezistență.

Dacă performanța materialului pieselor ștanțate este insuficientă, chiar dacă designul structural este rezonabil, rezistența caroseriei vehiculului va fi dificil de îndeplinit cerințele de siguranță.

(4) Forma structurală este mai importantă decât „grosimea”
Cel mai mare avantaj al procesului de ștanțare este că poate prelucra foi metalice plate în structuri tridimensionale complexe. Prin modele precum nervurile de armare, marginile pliate și secțiunile închise, plăcile subțiri de oțel pot avea și o rezistență extrem de ridicată.

De exemplu, grinzile și stâlpii pragului adoptă adesea structuri închise sau cu mai multe cavități, iar rezistența lor la încovoiere și la torsiune este mult mai mare decât cea a plăcilor plate simple. Această idee de „întărire pe bază de formă” permite mașinii să atingă un nivel ridicat de rezistență a caroseriei în timp ce controlează greutatea, iar toate acestea se bazează pe capacitățile de proiectare structurală ale pieselor ștanțate.

(5) Precizia ștampilării afectează performanța generală a rezistenței
Rezistența corpului depinde nu numai de performanța pieselor individuale, ci și de consistența generală a tuturor pieselor ștanțate după asamblare. Dacă precizia de ștanțare este insuficientă, aceasta va duce la o potrivire proastă între părți, o calitate redusă a sudurii, o distribuție neuniformă a tensiunilor structurale și, în cele din urmă, va slăbi rezistența întregului vehicul.

Piesele de ștanțare de înaltă precizie pot asigura locația precisă a îmbinărilor de lipit și conexiunea fermă, făcând ca fiecare parte structurală să formeze cu adevărat un întreg. Acesta este motivul pentru care companiile auto de ultimă generație au cerințe extrem de ridicate pentru procesele de ștanțare și acuratețea matrițelor.

(6) „Deformarea controlabilă” în coliziune se bazează pe proiectarea ștanțarii
O caroserie cu adevărat sigură și cu o rezistență excelentă nu rămâne complet deformată, ci se deformează pas cu pas în funcție de traseul proiectat în timpul unei coliziuni. Piesele de ștanțare pot controla cu precizie secvența deformării prin subțierea locală, găurile de declanșare, structurile de riduri etc.

Părțile de ștanțare din față au prioritate pentru a se prăbuși și a absorbi energie, în timp ce zona habitaclului menține rezistența ridicată fără deformare. Această structură a caroseriei „flexibilă și rigidă” întruchipează rezistența ridicată și siguranța automobilelor moderne.

(7) Garanție de rezistență în timpul întreținerii și utilizării
În timpul reparațiilor accidentale, dacă piesele structurale ștanțate sunt reparate neregulat, proprietățile materialelor originale și forma structurală sunt distruse și chiar dacă aspectul pare a fi restabilit ca înainte, rezistența caroseriei vehiculului poate fi redusă semnificativ. Prin urmare, companiile auto cer de obicei ca piesele structurale de ștanțare a cheilor să fie înlocuite în loc să fie pur și simplu întinse și reparate.
Acest lucru arată, de asemenea, din partea laterală, că piesele de ștanțare a automobilelor în sine sunt elementul de bază al rezistenței corpului.

Motivul pentru care piesele de ștanțare a automobilelor pot determina rezistența caroseriei vehiculului este că ele construiesc scheletul mecanic și sistemul de siguranță al întregului vehicul de la mai multe niveluri, cum ar fi materialul, structură, precizie și metode de conectare. Dacă caroseria mașinii este rezistentă sau nu, nu depinde de faptul că materialele folosite sunt rezistente sau nu, ci dacă piesele de ștanțare sunt proiectate științific, fabricate cu precizie și aranjate rezonabil. Se poate spune că aceste piese de ștanțare auto invizibile, dar cruciale, determină cu adevărat siguranța și calitatea unei mașini.

Avantajele pieselor de ștanțare auto:

3. Cum să întreținem piesele de ștanțare auto

Piesele de ștanțare auto sunt utilizate pe scară largă în structurile caroseriei și învelișurile exterioare și sunt baza pentru rezistența, siguranța și durabilitatea întregului vehicul. Deși majoritatea pieselor ștampilate nu sunt ușor vizibile în timpul utilizării normale, starea lor va afecta direct performanța de siguranță și durata de viață a vehiculului. Prin urmare, întreținerea științifică și rezonabilă a pieselor de ștanțare auto este de mare importanță pentru prelungirea duratei de viață a vehiculului și pentru asigurarea siguranței la conducere.

(1) Înțelegeți corect importanța întreținerii pieselor de ștanțare a automobilelor
Piesele de ștanțare auto sunt în principal ștanțate și formate din plăci de oțel sau plăci de aluminiu. Sunt predispuși la coroziune, oboseală sau deformare atunci când sunt expuși la aer, umiditate, sare și impurități de drum pentru o perioadă lungă de timp. Dacă întreținerea nu este la loc, aspectul și asamblarea vor fi cel puțin afectate, iar rezistența structurală a caroseriei va fi slăbită și performanța de siguranță la coliziune va fi redusă în cel mai rău caz. Prin urmare, întreținerea pieselor ștanțate nu este „opțională”, ci o parte importantă a întreținerii caroseriei.

(2) Efectuați întreținere anti-coroziune și anti-rugină
Anti-coroziune și anti-rugina sunt sarcinile principale în întreținerea pieselor de ștanțare auto. Ușile, părțile structurale ale șasiului, aripile, grinzile de prag și alte părți sunt cele mai susceptibile la eroziune de ploaie, sedimente și agenți de topire a zăpezii.

În timpul utilizării zilnice, vehiculele trebuie curățate în mod regulat, în special după ploaie sau zăpadă, pentru a îndepărta prompt murdăria atașată caroseriei și șasiului. Pentru ștanțarea pieselor de acoperire care au vopsea deteriorată sau zgâriată, acestea trebuie revopsite cât mai curând posibil pentru a preveni răspândirea ruginii cauzată de metalul expus. Pentru șasiu și piesele structurale ascunse, puteți verifica în mod regulat dacă stratul anti-rugină original este intact și, dacă este necesar, efectuați armături anti-rugină.

(3) Evitați deteriorarea inutile prin forța externă a pieselor ștanțate
Deși piesele ștanțate auto au o anumită rezistență, ele nu sunt proiectate pentru impacturi frecvente sau supraîncărcări. În utilizarea zilnică a mașinii, ar trebui să încercați să evitați sprijinirea mașinii, zgârierea bordului sau lovirea de ușă, bara de protecție etc. cu obiecte dure. Aceste forțe externe pot provoca deformarea plastică a pieselor ștanțate. Chiar dacă suprafața nu pare a fi o problemă mare, este posibil să fi afectat rezistența structurală internă.

La încărcarea bagajelor sau încărcăturii, trebuie respectate regulile de încărcare a vehiculului pentru a evita stresul excesiv asupra structurii caroseriei pentru o perioadă lungă de timp din cauza supraîncărcării, ceea ce duce la deteriorarea oboseală.

(4) Acordați atenție deformării corpului și anomaliilor de asamblare
Odată ce piesele ștanțate sunt deformate, ele prezintă adesea anomalii în timpul asamblarii și utilizării. De exemplu, ușa nu se închide fără probleme, golurile sunt inegale, zgomotul anormal crește și etanșarea caroseriei mașinii scade etc. Aceste fenomene pot indica faptul că părțile structurale ștanțate s-au deplasat sau s-au deformat.

Odată ce astfel de probleme sunt descoperite, ar trebui să mergeți la o agenție de întreținere profesionistă pentru inspecție la timp pentru a evita utilizarea pe termen lung care va determina extinderea problemei și va afecta siguranța și confortul întregului vehicul.

(5) Standardizați repararea și înlocuirea după accidente
După o coliziune, modul în care sunt reparate piesele ștanțate este deosebit de critic. Pentru ștanțarea pieselor legate de siguranța structurii caroseriei mașinii, cum ar fi grinzi longitudinale, coloane, grinzi de prag etc., acestea trebuie înlocuite strict în conformitate cu standardele originale de întreținere din fabrică și nu trebuie reparate prin simpla întindere sau lovire.

Reparația neregulată a tablei poate distruge rezistența inițială și proprietățile de absorbție a energiei ale materialului, făcând imposibil ca vehiculul să ofere protecție eficientă într-un accident secundar. Prin urmare, alegerea unei organizații de întreținere cu calificări și capacități tehnice este o garanție importantă pentru menținerea performanței de siguranță a pieselor de ștanțare.

(6) Acordați atenție verificării sistemelor de etanșare și drenaj
Există structuri cu cavități în interiorul multor piese ștanțate auto, cum ar fi uși, panouri laterale și hayon. Aceste zone sunt de obicei proiectate cu orificii de drenaj pentru a evacua apa acumulată. Dacă orificiile de drenaj sunt înfundate cu murdărie și umezeala rămâne mult timp, este ușor să provoace coroziune internă.

Verificarea și curățarea regulată a orificiilor de drenaj pentru a menține drenajul neted este o modalitate eficientă de a preveni coroziunea internă a pieselor ștanțate.

(7) Obiceiuri bune de utilizare și întreținere a mașinii
Dezvoltarea unor bune obiceiuri auto este, de asemenea, un aspect important al întreținerii pieselor de ștanțare auto. De exemplu, evitați parcarea vehiculelor în medii cu umiditate ridicată sau foarte corozive pentru perioade lungi de timp; încercați să alegeți parcări cu condiții bune de adăpost; și efectuează inspecții și întreținere regulate ale vehiculelor. Aceste practici aparent simple pot ajuta la prelungirea duratei de viață a pieselor ștanțate.

Piesele de ștanțare ale autovehiculelor sunt baza de bază a structurii caroseriei și a performanței în siguranță, iar calitatea întreținerii acestora este direct legată de fiabilitatea vehiculului și siguranța la conducere. Prin consolidarea anti-rugină și anticoroziune, prin evitarea daunelor externe, prin standardizarea reparațiilor accidentale și prin menținerea unor obiceiuri bune de utilizare a vehiculului, durata de viață a pieselor ștanțate poate fi extinsă în mod eficient, iar vehiculul poate menține o performanță stabilă și sigură pe tot parcursul ciclului său de viață. Întreținerea științifică a pieselor de ștanțare auto este o problemă importantă pe care fiecare proprietar și practician de mașină nu ar trebui să o ignore.

Metode de întreținere a pieselor de ștanțare a mașinii:

4. Defecte comune și soluții pentru piesele ștanțate

Piesele ștanțate sunt o componentă indispensabilă în producția modernă, utilizate pe scară largă în industrii precum auto, electrocasnice, electronice și echipamente mecanice. Procesele de ștanțare oferă avantaje precum eficiența ridicată a producției, utilizarea ridicată a materialului și precizia dimensională bună. Cu toate acestea, în producția reală, piesele ștanțate sunt predispuse la diferite defecte. Dacă nu este detectat și rezolvat prompt, acest lucru nu poate afecta doar calitatea produsului, ci și poate crește costurile de producție și ratele de reluare.

(1) Prezentare generală a defectelor comune ale pieselor ștampilate
Defectele care pot apărea în piesele ștanțate în timpul procesului de ștanțare includ în principal: bavuri, deformare, fisuri, rupturi, încrețiri, abateri dimensionale și zgârieturi de suprafață. Cele mai multe dintre aceste defecte sunt legate de proprietățile materialului, designul matriței, parametrii procesului și funcționarea necorespunzătoare. Înțelegerea cauzelor lor ajută la luarea unor măsuri corective eficiente.

(2) Principalele tipuri de defecte și analiza cauzei
1) Bavuri
Aspect:
Proeminențe ascuțite sau bucăți mici de metal neregulate pe marginile piesei ștanțate.

Analiza cauzei:
Uzura muchiei de tăiere a mucegaiului sau joc neuniform.
Forță de perforare insuficientă sau viteză de perforare necorespunzătoare.
Duritate mare a materialului sau grosime neuniformă.

Solutii:
Inspectați și ascuțiți în mod regulat muchiile de tăiere a matriței pentru a asigura un spațiu uniform.
Reglați presiunea și viteza de perforare pentru a asigura o tăiere lină a materialului.
Selectați materiale adecvate sau efectuați pretratarea materialului.

2) Deformare și deformare
Aspect:
Planul piesei ștanțate este neuniform, prezentând îndoire, deformare a marginilor sau proeminențe locale.

Analiza cauzei:
Tensiuni interne excesive în material sau grosime neuniformă.
Suport insuficient de mucegai sau poziționare inexactă.
Presiune excesivă de perforare sau viteză prea mare de perforare.

Solutii:
Utilizați procese de recoacere sau de îndreptare pentru a reduce solicitarea internă a materialului.
Optimizați designul matriței pentru a crește suportul și precizia de poziționare.

Reglați presiunea și viteza pentru a asigura o forță uniformă.

3) Fisuri
Aspect:
Pe suprafața sau marginile piesei ștanțate apar fisuri, uneori extinzându-se pe toată grosimea.

Analiza cauzei:
Plasticitate insuficientă a materialului sau prezența defectelor.
Raza colțurilor ascuțite ale matriței de ștanțare este prea mică, ceea ce duce la concentrarea locală a tensiunilor.
Viteza excesivă de perforare cauzează întinderea excesivă a materialului. Solutii:
Selectați materiale cu plasticitate bună și controlați defectele materialelor.
Optimizați designul matriței, creșteți raza fileului și reduceți concentrația de stres.
Reglați viteza de ștanțare pentru a evita întinderea excesivă a materialului.

4) Sfâșierea sau încrețirea
Simptome:
Pe suprafața pieselor ștanțate apar rupturi, cute sau riduri, afectând aspectul și performanța.

Analiza cauzei:
Ungerea insuficientă sau neuniformă a materialului.
Spațiul liber al matriței este prea mic, ceea ce duce la stres neuniform asupra materialului.
Grosimea sau duritatea materialului neuniform, provocând cu ușurință riduri.

Solutii:
Utilizați lubrifianți de înaltă calitate pentru a asigura o aplicare uniformă.
Verificați jocul matriței și reglați dimensiunea jocului în mod corespunzător.
Selectați materiale omogene și efectuați tratament termic sau corectare dacă este necesar.

5) Abaterea dimensională
Simptome:
Dimensiunile pieselor ștanțate depășesc intervalul de toleranță, îngreunând asamblarea.

Analiza cauzei:
Design nerezonabil al matriței sau uzură severă a mucegaiului.
Presiune instabilă a mașinii de ștanțat sau funcționare necorespunzătoare.
Recul elastic al materialului nu este luat în considerare sau parametrii procesului de ștanțare sunt nepotriviți.

Solutii:
Optimizați designul matriței și inspectați și reparați matrita în mod regulat.
Asigurați o presiune stabilă a mașinii de ștanțat și urmați cu strictețe procedurile de operare.
Luați în considerare revenirea materialului în timpul fazei de proiectare și ajustați dimensiunile matriței în consecință.

6) Zgârieturi sau abraziuni ale suprafeței
Simptome:
Pe suprafața pieselor ștanțate apar zgârieturi, abraziuni sau lovituri, afectând aspectul.

Analiza cauzei:
Suprafața rugoasă a mucegaiului sau prezența impurităților.
Manipularea necorespunzătoare a materialelor, care duce la ciocniri sau frecare.
Lubrifiere insuficientă, crescând frecarea dintre material și matriță.

Solutii:
Lustruiți în mod regulat suprafața mucegaiului și curățați impuritățile.
Îmbunătățiți metodele de manipulare a materialelor pentru a evita coliziunile.
Asigurați o lubrifiere suficientă și uniformă pentru a reduce frecarea.

(3) Măsuri preventive pentru defectele piesei de ștanțare
Selectarea și tratarea materialelor
Materialele de înaltă calitate sunt baza pentru reducerea defectelor de ștanțare.
Utilizați procese precum recoacere, îndreptare sau preîntindere pentru a reduce stresul intern și pentru a îmbunătăți plasticitatea materialului.

Proiectare si intretinere matrite
Proiectați în mod rezonabil unghiul de tăiere a matriței, spațiul liber și raza fileului.
Inspectați, șlefuiți și lubrifiați în mod regulat matrița pentru a prelungi durata de viață a acesteia.

Optimizarea parametrilor de proces
Setați în mod rezonabil presiunea de ștanțare, viteza și degajarea mucegaiului. Ajustările procesului se fac pentru piese din materiale sau grosimi diferite.

Operațiuni standardizate
Operatorii respectă cu strictețe specificațiile procesului și procedurile de siguranță.
Operatorii primesc instruire regulată pentru a-și îmbunătăți abilitățile tehnice și abilitățile de depanare.

Inspecție și control al calității
Inspecțiile dimensionale, de suprafață și de performanță sunt efectuate pe piesele ștanțate.
Este stabilit un mecanism de feedback al defectelor pentru a ajusta prompt parametrii procesului și designul matriței.

Piesele ștanțate sunt utilizate pe scară largă în producția modernă, dar defecte precum bavurile, deformarea, fisurile, ruperea, încrețiturile, abaterile dimensionale și zgârieturile de suprafață sunt frecvente în timpul producției. Aceste probleme provin adesea din proprietățile materialelor, designul matriței, parametrii procesului și funcționarea necorespunzătoare. Prin selectarea științifică a materialelor, optimizarea designului matriței, ajustarea rațională a parametrilor procesului, standardizarea procedurilor de operare și stabilirea unui sistem cuprinzător de inspecție și întreținere, defectele pieselor ștanțate pot fi reduse eficient, îmbunătățind calitatea produsului și eficiența producției.

5. Întrebări frecvente (FAQ) despre piesele ștampilate auto

În industria de producție de automobile, piesele ștanțate sunt componente critice, inclusiv panourile caroseriei, părțile structurale ale șasiului, panourile ușilor și capotele motorului. Aceste piese joacă un rol vital în asigurarea rezistenței, aspectului și siguranței întregului vehicul. Cu toate acestea, din cauza procesului de ștanțare care implică materiale, matrițe, echipamente și parametrii de proces, apar adesea diverse probleme în proiectarea, producția și aplicarea pieselor ștanțate auto.

(1) Ce sunt piesele ștampilate auto?
Î1: Ce sunt piesele ștanțate pentru automobile?
Piesele ștanțate auto sunt componente prelucrate din foi de metal în forma dorită printr-un proces de ștanțare. Acestea includ în principal părți structurale ale caroseriei (cum ar fi șasiu, traverse), părți de acoperire a caroseriei (cum ar fi capotele motorului, ușile, aripile) și părți de siguranță (cum ar fi grinzile anti-coliziune). Piesele ștanțate sunt indispensabile în producția de automobile datorită preciziei lor ridicate, eficienței ridicate și rezistenței ridicate.

Î2: Care sunt principalele materiale utilizate pentru piesele ștanțate auto?
Materialele comune includ oțel cu conținut scăzut de carbon, oțel format la cald, oțel de înaltă rezistență și aliaje de aluminiu. La selectarea materialelor, este necesar să se ia în considerare rezistența, duritatea, rezistența la coroziune și performanța de ștanțare a piesei.

(2) Defecte comune la piesele ștampilate auto
Î3: Ce defecte sunt comune la piesele ștanțate auto?
Piesele ștanțate auto pot prezenta următoarele defecte în timpul procesului de producție:
Bavuri: margini ascuțite sau neregulate ale piesei.
Deformare: suprafața piesei este neuniformă sau îndoită.
Fisuri: materialul se rupe sub stres localizat.
Riduri: pe suprafața piesei apar pliuri sau ondulații.
Abatere dimensională: Dimensiunile piesei depășesc toleranța de proiectare.
Zgârieturi la suprafață: Suprafața materialului este deteriorată în timpul procesului de ștanțare.

Î4: Care sunt principalele cauze ale acestor defecte?
Defectele provin în principal din următoarele aspecte:
Probleme de material: grosime neuniformă a foii, duritate excesivă sau tensiuni interne.
Design nerezonabil al matriței: raza de tăiere prea mică, spațiu liber neuniform, suport insuficient.
Parametri nepotriviți ai procesului: viteză de ștanțare, presiune și lubrifiere nerezonabile.
Funcționare nestandard: experiență insuficientă a operatorului sau întreținere necorespunzătoare a echipamentului.

(3) Cum să preveniți defectele pieselor ștanțate auto?

Î5: Pot fi prevenite defecte ale pieselor de ștanțare auto?
Da, prin utilizarea selecției științifice a materialelor, optimizarea designului matriței, controlul parametrilor procesului și standardizarea operațiunilor, rata defectelor poate fi redusă eficient.

Î6: Cât de mult afectează designul matriței calitatea pieselor ștanțate?
Matrița este instrumentul de bază în producția de piese ștanțate. Un design rezonabil de matriță poate:
Reduceți concentrarea stresului, prevenind fisurile și deformarea.
Optimizați marginile de tăiere și degajările, reducând bavurile.
Oferă suport uniform, prevenind ridurile.

Î7: Cum să optimizați parametrii procesului de ștanțare?
Viteza de ștanțare: prea rapidă poate duce la fisuri, în timp ce prea lent poate reduce eficiența producției.
Presiunea de ștanțare: trebuie ajustată în funcție de grosimea și duritatea materialului.
Gestionarea lubrifierii: Utilizați lubrifianți de înaltă calitate pentru a asigura un contact neted între material și matriță.

(4) Selectarea materialului pentru piese de ștanțare auto
Î8: Cum afectează diferitele materiale performanța pieselor ștanțate?
Oțel cu conținut scăzut de carbon: imprimabilitate bună, cost redus, dar rezistență redusă.
Oțel de înaltă rezistență (HSS): rezistență ridicată, potrivit pentru piese de siguranță, dar mai dificil de ștanțat.
Oțel avansat de înaltă rezistență (AHSS): Potrivit pentru forme complexe și cerințe de înaltă rezistență, care necesită procese de ștanțare la cald.
Aliaj de aluminiu: Preferat pentru piesele ușoare, dar predispus la probleme de încrețire și spate.

Î9: Cum influențează tendința de ușurare a automobilelor selecția materialelor?
Odată cu cerințele noilor vehicule cu energie și conservarea energiei și protecția mediului, aplicarea aliajelor de aluminiu, aliajelor de magneziu și a oțelurilor de înaltă rezistență devine din ce în ce mai răspândită. Ușurarea materialului poate reduce greutatea corpului și poate îmbunătăți eficiența combustibilului, dar impune cerințe mai mari procesului de ștanțare, necesitând optimizarea matrițelor și a parametrilor procesului.

(5) Inspecția și controlul calității pieselor de ștanțare auto
Q10: Cum se inspectează calitatea pieselor de ștanțare auto?
Metodele comune includ:
Inspecție dimensională: Folosind o mașină de măsurat în coordonate (CMM) sau scanare cu laser pentru a măsura dimensiunile pieselor.
Inspecția suprafeței: inspecție vizuală sau inspecție optică pentru a detecta defecte, cum ar fi zgârieturi și riduri.
Testarea proprietăților mecanice: teste de tracțiune, de impact și de duritate pentru a se asigura că rezistența piesei îndeplinește cerințele.

Î11: Cum să asigurați o calitate constantă a pieselor produse în serie?
Controlați cu strictețe loturile de material și uniformitatea grosimii.
Inspectați regulat starea mucegaiului și reparați-o și întrețineți-o prompt. Stabiliți parametri standardizați ai procesului pentru a asigura viteza de ștanțare, presiunea și lubrifierea consecvente.
Introduceți echipamente de inspecție automată pentru a detecta și elimina prompt piesele defecte.

(6) Tendințe în procesarea pieselor de ștanțare auto
Q12: Care sunt tendințele viitoare de dezvoltare pentru piesele de ștanțare auto?
Rezistență ridicată și greutate redusă: oțelul de înaltă rezistență, aliajele de aluminiu și materialele compozite vor fi utilizate pe scară largă.
Precizie și inteligență: Designul matriței combinat cu simularea CAE, echipament inteligent de ștanțare pentru a îmbunătăți acuratețea și consistența.
Producție automată: încărcarea și descărcarea robotului, inspecție automată și feedback de date pentru a îmbunătăți eficiența și calitatea.
Protecția mediului și economisirea energiei: optimizarea sistemelor de lubrifiere și reducerea deșeurilor de materiale pentru a obține o producție ecologică.

Î13: Este întreținerea și întreținerea pieselor de ștanțare auto importante?
Foarte important. Uzura matriței, defecțiunile echipamentului de ștanțare sau lubrifierea insuficientă vor afecta direct calitatea pieselor. Întreținerea regulată poate reduce ratele de defecte, poate prelungi durata de viață a matriței și poate asigura stabilitatea producției.

Piesele de ștanțare auto sunt componente de bază indispensabile în fabricarea vehiculelor, iar calitatea lor afectează direct performanța, siguranța și aspectul vehiculului. Problemele comune includ bavuri, deformare, fisuri, riduri, abateri dimensionale și zgârieturi de suprafață. Aceste probleme sunt în mare parte legate de proprietățile materialelor, designul matriței, parametrii procesului și procedurile de operare. Prin selecția științifică a materialelor, proiectarea optimizată a matriței, controlul rezonabil al parametrilor procesului, operațiunile standardizate și stabilirea unui sistem cuprinzător de inspecție, rata defectelor poate fi redusă eficient, iar calitatea pieselor și eficiența producției pot fi îmbunătățite.

Pe măsură ce industria auto se dezvoltă către o producție ușoară, de înaltă rezistență și inteligentă, cerințele tehnice pentru piese de ștanțare auto devin din ce în ce mai mari. Companiile trebuie să se concentreze continuu pe noi materiale, noi procese și tehnologii inteligente de fabricație pentru a se asigura că piesele de ștanțare îndeplinesc cerințele de siguranță și estetică, obținând în același timp o eficiență ridicată și o producție la costuri reduse.
